| 1.
Hvad forstås ved elektrisk effekt? | |
 | Spændingen divideret med strøm U/I giver ikke effekten, men modstanden (Ohms lov). |
 | Elektrisk energi pr. sekund Dette er den rigtige definition. Eksempel: En maskine har en effekt på 1000 W. Den betyder, at den bruger 1000 W i sekundet. På 1 time bruger den energien 1000 Wh, hvilket er det samme som 1 kWh (bogstavet h står for hour). |
| Den afsatte varmemængde i en modstand over længere tid Elektrisk effekt er ikke det samme som varme, men effekt kan frembringe varme. |
| Elektrisk energi Energi og effekt er ikke det samme. |
 2. Signaturen viser et elektronrør, hvad kaldes denne rørtype? Elektronrøret på tegningen har 4 elektroder. Se VTS 8, afsnit 4.8.1. | |
| En pentode Pentoden har 5 elektroder. |
| En triode Trioden har 3 elektroder. |
| En tetrode Tetroden har 4 elektroder. |
| Et firbens rør |

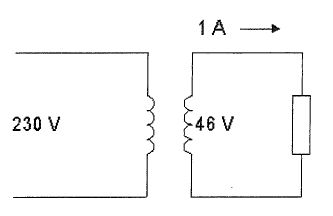

 3. Hvor stor er strømmen på 230 V siden i den viste transformator? VTS 8 afsnit 4.5.2 handler om forholdet mellem vindingstal og strøm/spænding. I denne opgave får vi ikke oplyst vindingstal, så derfor kan vi ikke hente en færdig formel fra VTS. I stedet udregner vi effekten. Effekten på sekundærsiden udregnes således: Ps = U x I Ps = 46 x 1 = 46 W Vi går ud fra, at den samme effekt er til stede på primærsiden. Effekten på primærsiden udregnes på samme måde som for sekundærsiden: Pp = U x I Vi ønsker at finde I: I = Pp/U I = 46/230 = 0,2 A | |
| 0,2 A |
| 5 A |
| 1 A |
| 1,2 A |

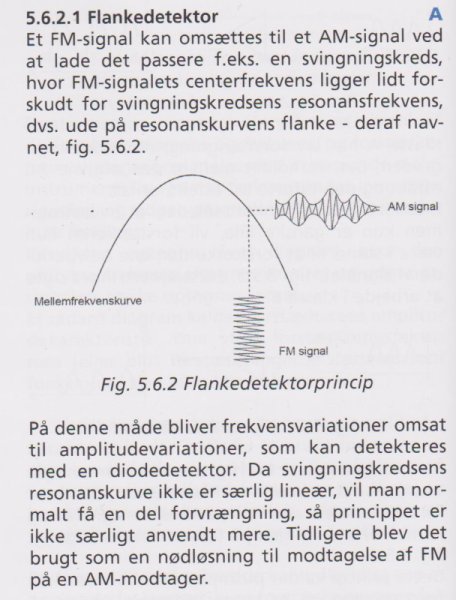

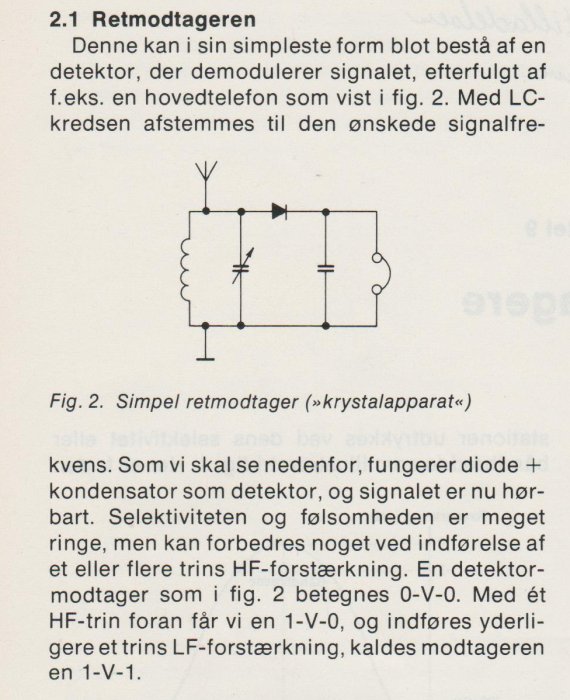

| 4. Vil det være muligt at modtage et smalbånds FM-signal med en AM-retmodtager? Princippet i en flankedetektor ses i nedenstående afsnit (VTS 8, afsnit 5.6.2.1):  En AM supermodtager har god selektivitet og kan derfor bruges til flankedetektor. En AM retmodtageren har meget ringe selektivitet, og kan derfor ikke bruges til dette formål. Frekvenssvinget i smalbånds FM er ca. 5 kHz. Dette frekvenssving vil ikke give variation i amplituden i en retmodtager, og derfor hører man intet.Retmodtageren er beskrevet i VTS 5, kapitel 9, afsnit 2.1:  | |
| Nej - det kan kun lade sig gøre med en supermodtager |
| Ja - hvis modtageren stilles lidt skævt på frekvensen |
| Ja - hvis modtageren er krystalstyret |
| Nej - en AM-modtager kan kun modtage amplitudemodulation |
| 5.
Hvilken egenskab ved et forstærkertrin afgør, om det kan anvendes som forstærker efter modulatoren i en SSB moduleret sender? Både AM og SSB kræver lineære forstærkertrin, som ikke forvrænger det modulerede signal. | |
| At virkningsgraden er lav |
| At forstærkeren effektivt undertrykker sidebåndene |
| At forstærkeren har gode filteregenskaber |
| At forstærkeren er lineær |
| 6.
En parabolantenne har ved 1250 MHz en forstærkning på 20 dB.
Sendeeffekten er 100 mW. Hvad er den udstrålede effekt i hovedretningen
e.i.r.p.? Se VTS 8, side 28, boxen "Decibel". 20 dB svarer til et effektforhold på 100 gange. Den udstrålede effekt er derfor 100 gange højere end sendeeffekten: 100 mW x 100 = 10 W. | |
| 100 W |
| 0,1 W |
| 1 W |
| 10 W |
| 7. Med hvilken af følgende antennetyper kan man opnå den største antenne-forstærkning? Se VTS 8, afsnit 9.3.7. I dette afsnit nævnes ikke, hvor stor forstærkningen er i en parabolantenne. Den er typisk 20-30 dB, altså langt højere end de øvrige nævnte antennetyper. | |
| En foldet halvbølge dipol-antenne |
| En parabol-antenne |
| En kvartbølge vertikal antenne |
| En centerfødet halvbølge-dipol |
| 8. Hvor ligger "radiohorisonten" i forhold til den "optiske horisont" under normale udbredelsesforhold på 145 MHz? Se VTS 8, afsnit 10.3.1. Her er et citat fra dette afsnit: "Som en tommelfingerregel kan man regne med, at radiohorisonten ligger omkring 15% længere ude end den optiske horisont". | |
| Tættere på |
| Dobbelt så langt ude |
| Lidt længere ude |
| Horisonterne er sammenfaldende |
 9. Et DC-voltmeter (drejespoleinstrument) har fuldt udslag for 10 volt med en formodstand på 100.000 ohm. Ved at parallelforbinde drejespoleinstrumentet med en 100 ohm modstand falder udslaget på instrumentet til det halve. Hvor stor er drejespoleinstrumentets indre modstand? Når et drejespoleinstrument parallelforbindes med en modstand, vil instrumentets udslag mindskes. Udslaget er halveret når den parallelforbundne modstand har samme værdi som instrumentets indre modstand. | |
| Ca. 500 ohm |
| Ca. 50 ohm |
| Ca. 1000 ohm |
| Ca. 100 ohm |
| 10.
Et dykmeter er ofte indrettet, så den indbyggede oscillator kan
afbrydes. Derved kan instrumentet anvendes som et beslægtet instrument.
Hvilket? Se VTS 8, afsnit 11.2.3 og 11.2.4. Citat fra afsnittet om dykmeter: "Dykmeteret kan måle resonans på afstemte kredse, antenner og fødekabler mv. og med afbrudt spænding til oscillatoren anvendes som absorptionsmeter". | |
| En impedansmåler |
| Et HF-voltmeter |
| Et absorptionsmeter |
| Et SWR-meter |
| 11.
En tyverialarm, der sender og modtager på ca. 433 MHz, bliver ofte
aktiveret, når man benytter en 2-meter FM-sender. Hvordan kan risikoen
for forstyrrelser formindskes? Den 3. harmoniske fra en 2-meter sender vil ligge på en frekvens i området 432-438 MHz. Forstyrrelserne på 433 MHz kan skyldes harmoniske fra 2-meter FM senderen. Harmoniske frekvenser fjernes nemmest med et lavpasfilter ved senderens antenneudgang. | |
| Ved at montere et lavpasfilter i antenneudgangen på FM-senderen |
| Ved at ændre modulationen til PM |
| Ved at benytte en GP-antenne |
| Ved at øge standbølgeforholdet på FM-senderens antennekabel |
| 12.
Forstyrrelser af en radiomodtager eller TV-modtager kan skyldes
intermodulation. Hvad er årsagen til, at der opstår intermodulation? Intermodulation er beskrevet i VTS 8, afsnit 12.4.3. | |
| At et kraftigt signal opsamles ad to veje (f.eks. via lysnet og via antenne) |
| At der forekommer indstråling i modtagerens ulineære LF-forstærker |
| At det signal, der modtages, har mange uønskede sidefrekvenser |
| To eller flere stærke signaler forekommer på modtagerens indgang, samtidig med at modtageren er ulineær |

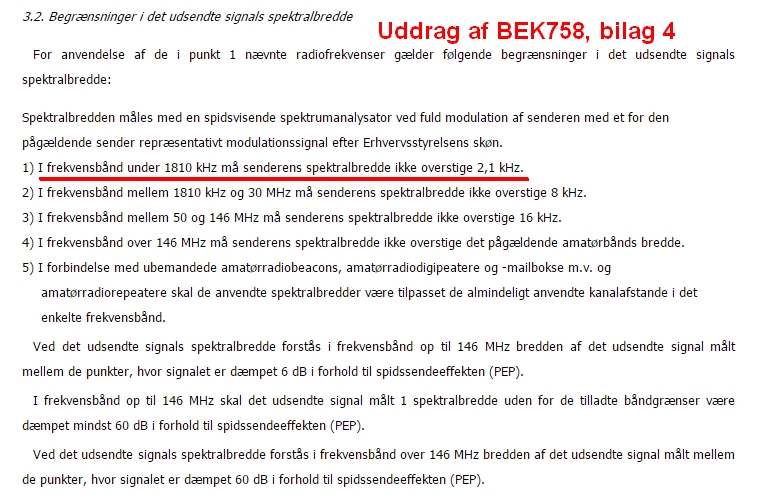

| 13. I frekvensbånd under 1810 kHz må senderens spektralbredde ikke overstige: Se bekendtgørelsen om amatørradio (BEK758 bilag 4). Du kan læse et uddrag her. | |
| 8 kHz |
| 16 kHz |
| 5,1 kHz |
| 2,1 kHz |

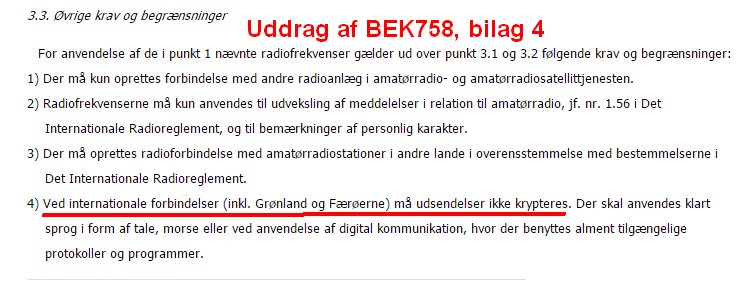

| 14. Må udsendelser fra en dansk amatørradiostation krypteres? Bekendtgørelsen om amatørradio (BEK758) indeholder et forbud mod kryptering ved internationale forbindelser, se dette uddrag af bekendtgørelsen.. | |
| Ja, men ikke ved internationale forbindelser |
| Ja, men kun ved forbindelser inden for EU |
| Ja |
| Nej |
